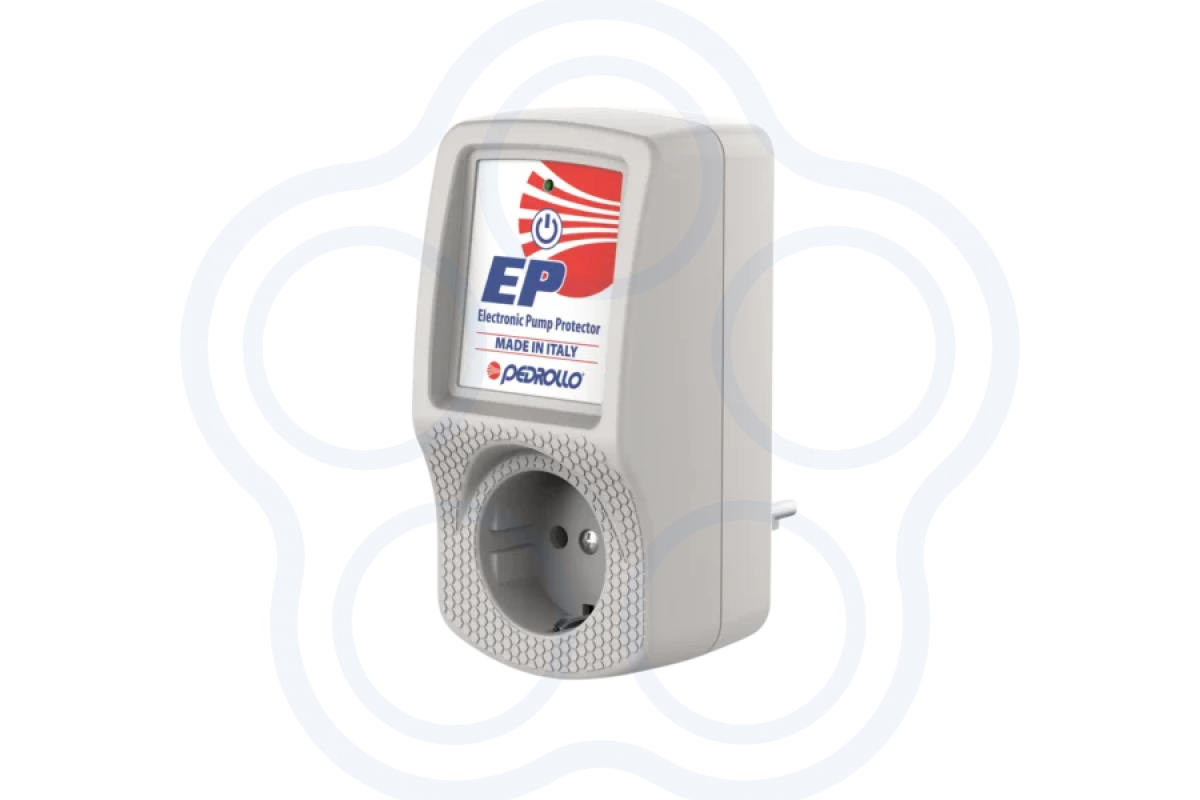

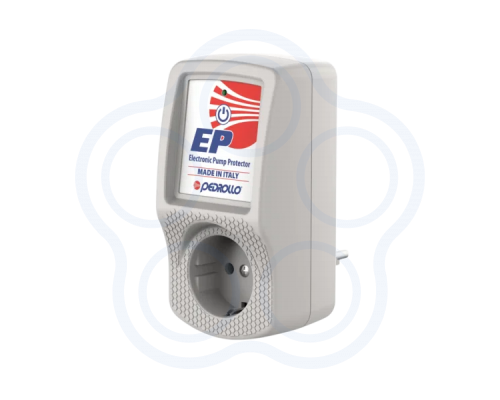

Электронное защитное устройство EP Pedrollo

Электронное защитное устройство EP Pedrollo

EP - это электронное устройство, предназначенное для защиты электронасоса, автоматически отключая его в случае:

• Сухого хода,
• Перегрузки по току,
• Повышенного напряжения,
• Пониженного напряжения.

Панель управления

• Клавиша с функцией СТАРТ/СТОП, режим автоматической настройки и сброса сигнала тревоги,
• Многоцветный LED-индикатор. Мигает и меняет цвет в зависимости от состояния устройства EP.

Технические характеристики

• Однофазное напряжение питания 220 В ±10,
• Частота 50-60 Гц,
• Максимальный ток 16 А,
• Максимальная мощность электронасоса 2 л/ с,
• Рабочая температура от +5 до +45 °C,
• Максимальная температура окружающей среды +55 °C,
• Защита IP 55.

Описание LED индикатора

• Выключен - Устройство выключено,
• Горит зеленый - Устройство включено,
• Горит синий - Устройство в штатном режиме,
• Мигает красный - Сухой ход,
• Горит красный - Перегрузка по току,
• Горит желтый - Повышенное/пониженное напряжение,
• Постоянная смена цвета - Режим автоматической настройки (WIZARD).

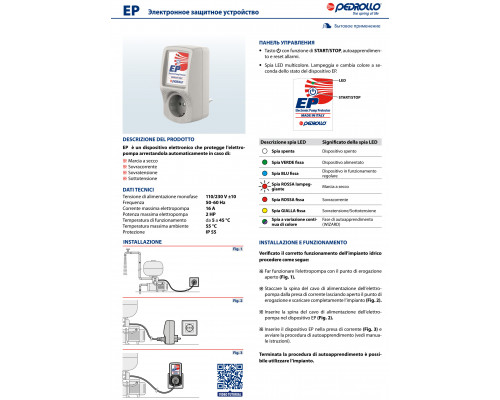

Эксплуатация и установка

Убедитесь, что система водоснабжения функционирует исправно,и выполните следующие действия:

• Включите электронасос с открытой точкой водоразбора (рис. 1),
• Отсоедините вилку кабеля питания электронасоса от розетки, оставив точку водозабора открытой, и полностью слейте воду из системы (рис. 2),
• Вставьте вилку кабеля питания насоса в устройство EP (рис. 2),
• Включите устройство EP в розетку (рис. 3) и запустите режим автоматической настройки,
• После завершения процедуры настройки система готова к использованию. После завершения процедуры самообучения систему можно использовать.
