Оголовок скважинный Джилекс ОСАБ 130-140/32 Арт: 6100

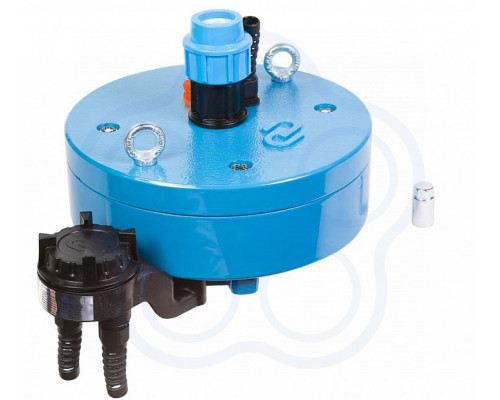

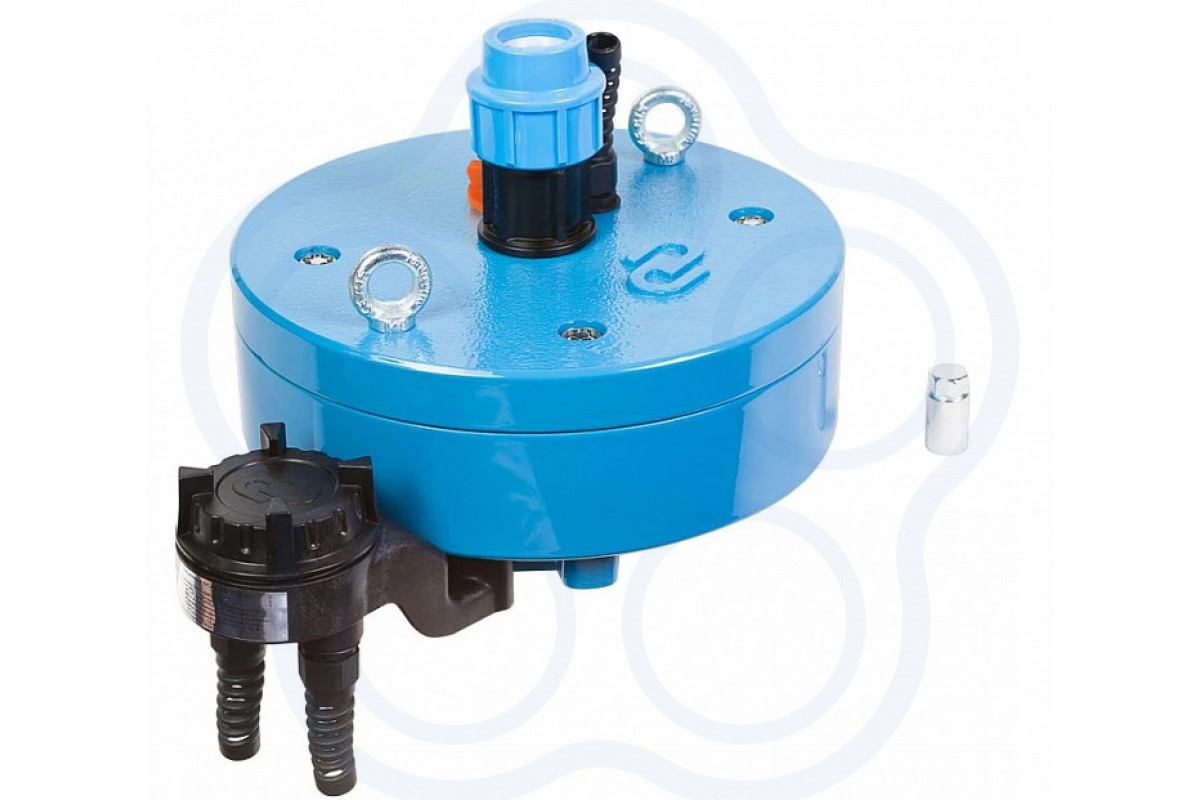

Скважинный оголовок антивандальный с базовой частью ОСАБ 130-140/32 Джилекс предназначен для герметизации устья скважины с наружным диаметром обсадной трубы от 130 до 140мм, с установленным внутри нее насосом, полиэтиленовой напорной трубой диаметром 32мм. Оголовок в чугунном исполнении выдерживает нагрузки до 500кг.

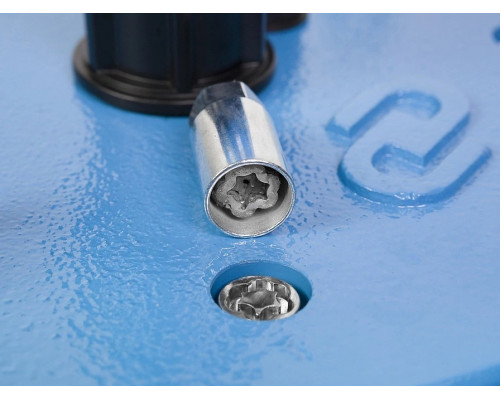

Важно! Для обслуживания скважины сохраните секретный ключ антивандального оголовка.

Применение оголовка для скважины позволяет:

• Предохранить скважину от попадания в нее поверхностных грунтовых вод и посторонних предметов;
• Снизить вероятность кражи оборудования и материалов из скважины, при использовании "секретных" болтов;
• Применение скважинного антивандального оголовка позволяет увеличить дебит неглубоких скважин за счет образующегося разрежения между оголовком и понижающимся в процессе работы насоса уровнем воды;
• Увеличить надежность подвешивания насоса и упростить эксплуатацию технического колодца (кессона).

Особенности скважинного оголовка:

• Монтаж оголовка не требует сварочных работ, так как его установка осуществляется посредством затягивания болтов;
• Кабельные вводы (гермовводы) позволяют обеспечить герметичность при вводе-выводе электрокабеля;
• Возможность погружения насоса при помощи лебедки за верхние рым-болты, установленные в крышке оголовка;
• Крепление троса, прикреплённого к насосу, посредством карабина, подвешиваемого на нижний рым-болт.

Ограничения:

• Запрещен подвес груза на оголовок более 500кг;
• Чтобы избежать промерзания напорный трубопровод и оголовок следует располагать в техническом колодце на глубине, рекомендованной для вашего региона (для Московской области это не менее 1,8м);
• Рекомендуется использовать для монтажа оголовка электрический кабель круглого сечения с наружным диаметром оболочки от 7 до 11мм, с количеством проводников до 4-х, с сечением проводников до 2,5мм².
• Перед установкой оголовка проверьте, что его технические данные соответствуют наружному диаметру обсадной трубы и напорной полиэтиленовой трубы низкого давления.

Описание установки:

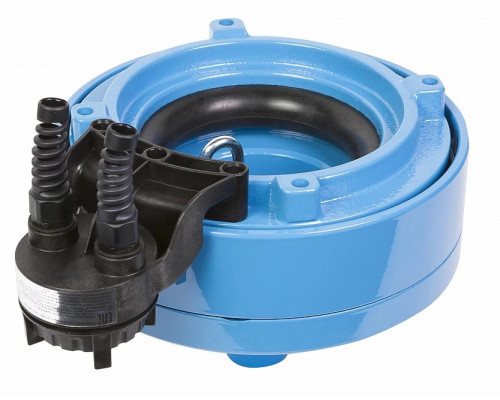

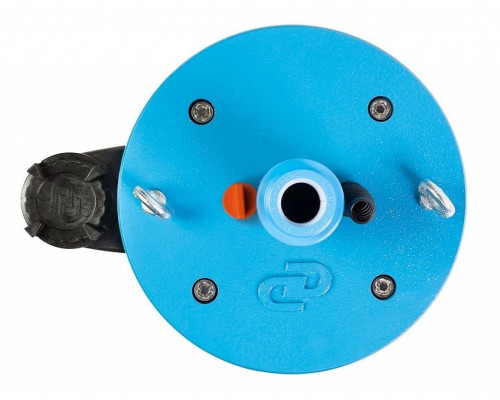

Оголовок, с базовой (стационарной) частью крепится на обсадной трубе один раз за весь период эксплуатации оголовка. На базовую часть, в свою очередь, устанавливается съемная крышка, через которую проходят электрокабель и напорная труба. Так же крышка имеет карабин для крепления страховочного троса из нержавеющей стали. Базовая часть состоит из основания, установленного на торец обсадной трубы скважины, прижимного фланца, резинового кольца. Базовая часть фиксируется на обсадной трубе при сжатии винтами резинового кольца. В основании выполнена клеммная коробка, закрывающая резьбовой герметичной крышкой. Коробка имеет гермовводы сетевого кабеля и электропитания насоса. В коробке закреплена винтовая клеммная колодка для коммутации питающего кабеля и кабеля насоса. Основание имеет отверстие со скругленными кромками для безопасного опускания насоса и цилиндрическую поверхность для уплотнения съемной крышки с помощью кольца. Съемная крышка крепится к основанию секретными болтами с помощью ключа, содержит гермоввод электрокабеля насоса, цанговый зажим напорной трубы, состоящий из накидной гайки, разрезного кольца, стопорного кольца и уплотнительного кольца. Так же в съемной крышке установлен болт, к которому крепятся рым-гайка и карабин троса. Проушины (рым-болты), установленные в крышке оголовка, дают возможность погружения насоса лебедкой, краном и другими грузоподъемными механизмами.
